Регулировка клапанов двигателя 4G18 на Mitsubishi Lancer пошаговая инструкция

Точные параметры зазоров, необходимых для корректной работы привода, составляют 0,15 мм для впускных и 0,25 мм для выпускных механизмов. При этом важно проводить регулировки только на холодном двигателе, так как температурные изменения могут повлиять на размеры зазоров.

Для настройки вам понадобится набор инструмента, включая щупы, головку на 10 и ключ для коленчатого вала. Начинайте с установки поршня первого цилиндра в верхнюю мертвую точку. Проверка зазоров производится на каждом цилиндре поочередно. На каждом этапе важно фиксировать отклонения для выявления необходимости доработки.

Перед началом процесса рекомендуется ознакомиться с руководством по эксплуатации вашего автомобиля. Это поможет избежать ошибок, связанных с неподходящими настройками. Периодическая проверка зазоров позволяет предотвратить серьезные поломки двигателя и продлить срок его службы.

Регулировка зазоров: пошаговая инструкция

Первоначально отсоедините аккумулятор. Подготовьте инструменты: ключи, щупы для измерения зазоров, динамометрический ключ и отвертки. Обозначьте порядок работы: снимаем крышку, устанавливаем поршень в верхнюю мертвую точку первого цилиндра. Это обеспечит доступ к механизмам.

Затем проверьте зазоры по каждой группе и их значение согласно инструкциям производителя. Для этого используйте щупы, выбирая нужный размер для каждой пары рокеров. После измерений запишите результаты для понимания текущего состояния.

Если зазоры отклоняются от нормы, ослабьте гайки крепления рокеров. Используйте динамометрический ключ для регулировки до требуемых значений. После этого аккуратно затяните гайки, чтобы не повредить детали.

Не забудьте проверить повторно зазоры после регулировки. Установите крышку, затем подключите аккумулятор. Запустите двигатель и внимательно прослушайте его работу на протяжении нескольких минут. Убедитесь, что нет посторонних шумов.

Завершите процесс, наведя порядок в рабочей зоне и убрав инструменты. Правильная настройка предотвратит возникновение проблем в будущем и улучшит работу двигателя.

Необходимые инструменты для регулировки

Для выполнения процедуры потребуется следующий инструмент:

• Набор ключей для откручивания деталей двигателя;
• Отвертки (крестовые и плоские) для работы с крепежом;
• Щупы для измерения зазоров;
• Пробка для сливания моторного масла;
• Контрольный инструмент для определения момента затяжки;
• Корончатые головки для доступа к элементам;
• Торцевые ключи различного диаметра для работы с болтами;
• Плоскогубцы для манипуляций с мелкими деталями;

Также стоит подготовить специализированные смазочные материалы для обеспечения плавности работы агрегатов.

Рекомендуется использовать подкатной ремонтный домкрат или подставки для надежной фиксации автомобиля во время выполнения работ.

Храните инструменты в порядке, чтобы не терять время на их поиск во время процесса.

Подготовка автомобиля к процессу

Перед началом операций необходимо обеспечить доступ к двигателю. Убедитесь, что автомобиль стоит на ровной поверхности. Задействуйте стояночный тормоз для предотвращения случайного движения.

Снимите защитный кожух, если он установлен, для единственного доступа к верхней части мотора. Убедитесь, что система охлаждения двигателя холодная, чтобы избежать ожогов. Откройте капот и удерживайте его с помощью упоров.

Подготовьте рабочее место: уберите лишние предметы и организуйте пространство для удобного размещения инструментов. Используйте защитные очки и перчатки для безопасной работы.

Снимите необходимые элементы, которые могут затруднить доступ, такие как пластиковые крышки или воздуховоды, если они мешают непосредственному контакту с компонентами. Убедитесь, что у вас есть инструкция по эксплуатации автомобиля под рукой, чтобы легко находить информацию о конкретных этапах.

Проверьте состояние двигателя: убедитесь, что не осталось утечек масла и других жидкостей, которые могут повлиять на процессы или стать причиной загрязнения. Очистите рабочую область для создания условий, способствующих аккуратности.

Отметьте расположение всех деталей, которые будете снимать: это поможет избежать путаницы при обратной сборке. Используйте маркер для пометки необходимых мест или делайте фотографии.

Этапы снятия крышки

Для успешного выполнения диагностики и настройки механизма необходимо аккуратно произвести снятие крышки. Следуйте указанным шагам:

1. Отключите отрицательную клемму аккумулятора для предотвращения короткого замыкания.
2. Снимите элементы, мешающие доступу к крышке, такие как воздушный фильтр и впускной коллектор, если это требуется.
3. Отсоедините все подключенные провода и шланги от крышки для обеспечения свободного доступа.
4. Ослабьте и снимите крепежные болты, используя подходящий инструмент; соблюдайте порядок их извлечения для облегчения установки обратно.
5. Аккуратно поднимите крышку, избегая повреждений прокладок и прилегающих компонентов.

Проверьте состояние прокладок и других комплектующих во время снятия. При необходимости замените их на новые, чтобы избежать утечек и повреждений в будущем.

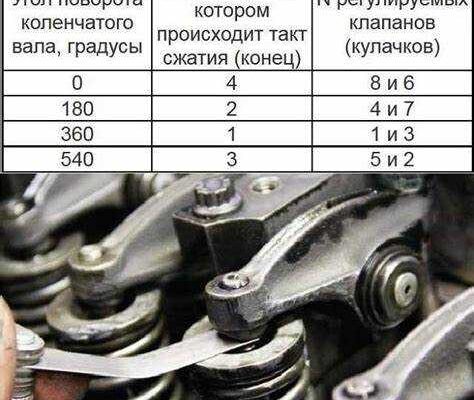

Как проверить зазоры между элементами

Для измерения расстояний между механическими компонентами потребуется специальный щуп. Каждый щуп имеет свою толщину, что позволит точно определить зазор. Выберите соответствующий щуп в зависимости от рекомендаций по установочным параметрам.

Перед началом процедуры установите поршень в верхнюю мертвую точку. Это обеспечит правильное положение механизма и позволит избежать ошибок при измерениях. Проверьте нужное положение поршня, вращая коленчатый вал.

После установки поршня возьмите щуп и аккуратно вставьте его между элементами. Измерьте зазор, проверяя, насколько свободно щуп проходит. Вы должны ощутить легкое сопротивление, но щуп не должен застревать.

Запишите результаты для каждого элемента, чтобы сравнить их с рекомендуемыми значениями. При необходимости проконсультируйтесь с инструкцией или специалистом для точной оценки состояния.

В случае, если измерения показывают недостатние значения, будет необходимо предпринять дальнейшие действия для восстановления корректных параметров. Следите за техническим состоянием, чтобы предотвратить возможные повреждения.

Порядок настройки зазоров для впускных элементов

Для достижения корректного функционирования мотора, обмер зазора между впускными элементами и коромыслом необходимо выполнять с учетом температурного режима и состояния двигателя. Используйте щупы требуемой толщины (обычно от 0,15 до 0,3 мм, в зависимости от спецификаций) для проверки зазоров. Если зазор оказывается меньше или больше установленных значений, он требует корректировки.

При помощи регуляторов, расположенных на коромыслах, вносите изменения непосредственно в зазор. Закручивайте гайки с ответственной точностью:

Расстояние	Рекомендуемая величина
Минимальный зазор	0,15 мм
Максимальный зазор	0,30 мм

Для обеспечения надежности установленного значения, проверку лучше проводить дважды. При работе следите за состоянием коромысл и составляющих элементов. Если они имеют заметные повреждения или сильный износ, стоит заменить их перед продолжением настройки.

Заканчивая процесс, убедитесь, что все элементы надежно зафиксированы, а в случае необходимости, проведите повторную проверку зазора уже после первого запуска двигателя. Это позволит выявить возможные отклонения и своевременно исправить их.

Порядок регулировки зазоров для выпускных

Для корректной настройки зазоров выпускных элементов необходимо выполнить следующие шаги:

1. Убедитесь, что мотор остыл до комнатной температуры.
2. С помощью щупа проверьте зазоры в каждом из выпускных каналов. Стандартное значение зазора должно составлять 0.30 мм.
3. При наличии отклонений от нормы выполните корректировку. Для этого:
• Снимите крышку привода ГРМ, чтобы получить доступ к регулировочным винтам.
• Поверните коленчатый вал до появления метки верхней мертвой точки на одном из цилиндров.
• Ослабьте фиксирующий винт регулировочного винта на элементе, для которого необходимо изменить зазор.
• С помощью специального ключа или дизельного ключа отрегулируйте зазор до нужного значения.
• Закрутите фиксирующий винт, проверяя, чтобы размер зазора остался в пределах нормы.
4. Повторите процесс для всех выпускных позиций.
5. После завершения всех манипуляций установите на место крышку привода ГРМ.
6. Проверьте работу двигателя, чтобы удостовериться в отсутствии стуков и посторонних звуков.

Контроль и корректировка этих параметров придаст вашему авто стабильность в работе и продлит срок службы двигателя.

Определение необходимых комплектующих

Для успешного выполнения процедуры потребуется ряд деталей, чтобы обеспечить надежную работу системы. Прежде всего, рекомендуется обратить внимание на проверку наборов прокладок. Если они изношены или имеют повреждения, замена обязательна.

Еще одним важным элементом являются регулировочные шайбы. Убедитесь, что у вас есть они в необходимом количестве и размерах. В зависимости от износа возможностей, возможно, придется приобрести новые экземпляры определенной толщины.

Не забудьте о смазочных материалах. Используйте высококачественное масло, совместимое с вашим автопроизводителем, чтобы предотвратить трение и перегрев деталей. Обязательно подготовьте инструменты для контроля зазоров и настройки, такие как щупы и ключи нужного размера.

Чтобы не столкнуться с неожиданными ситуациями, перед началом работы проверьте наличие возможно дополнительных комплектующих, таких как крепежные элементы, которые могут потребоваться в случае их повреждения во время разбора.

Технические характеристики клапанов 4G18

Система газораспределения движка 4G18 включает в себя несколько ключевых параметров, чье правильное функционирование обеспечивает оптимальную производительность. Рассмотрим основные характеристики компонентов, связанных с функционированием данного агрегата.

• Материал: высококачественная сталь с хромом, обеспечивающая стойкость к коррозии и износу.
• Диаметр: впускные элементы имеют диаметр в пределах 32-34 мм, в то время как выпускные – 28-30 мм.
• Длина: средняя длина составляет около 105-110 мм для впускных и 95-100 мм для выпускных частей.
• Угол открытия: конструкция обеспечивает угол открывания впускных до 40 градусов, выпускных – до 36 градусов, что способствует лучшему заполнению камер сгорания.
• Зазор: рекомендуемые значения зазоров для корректной работы – 0.25-0.35 мм для впускных, 0.30-0.40 мм для выпускных.

Эти характеристики напрямую влияют на эффективность работы мотора и его экономичность. Подбор комплектующих в соответствии с указанными параметрами обеспечит надежную и стабильную работу станции, сокращая вероятность перегрева или повреждений.

Для достижения максимальной производительности рекомендуется регулярно проверять состояние клапанов и контролировать их зазоры, что позволит избежать возможных неисправностей и продлит срок службы двигателя.

Проверка и установка меток распредвала

Перед началом установки меток распредвала необходимо убедиться, что двигатель находится в верхней мертвой точке (ВМТ) первого цилиндра. Для этого выполните следующие действия:

• Снимите крышку привода ГРМ, чтобы получить доступ к шкиву коленчатого вала.
• Проверьте метку на шкиве. Она должна совпадать с меткой на корпусе двигателя.

Для установки меток распредвала соблюдайте следующий порядок:

1. Убедитесь, что поршень первого цилиндра находится в верхней мертвой точке.
2. Настройте распредвал так, чтобы метка на его шестерне была направлена вверх, совпадая с меткой на головке блока.
3. Перепроверьте положение меток, убедившись, что они не сместились при установке.

Необходимо также проверить натяжение цепи или ремня, который соединяет коленчатый вал и распредвал. Это важно для корректной работы газораспределительного механизма.

При отсутствии необходимых инструментов или сомнениях в правильности выполнения процедуры рекомендуется обратиться к специалисту для избежания повреждений двигателя.

Причины некорректной работы после регулировки

Основной причиной проблем с двигателем после настройки может быть неверное определение нужных зазоров. Использование неправильных измерительных инструментов приведет к значительным ошибкам в значениях. Также стоит учитывать, что температура рабочего двигателя влияет на расширение металла. Если настройки были проведены при холодном двигателе, после прогрева зазоры могут измениться, что приведет к стукам и потерям мощности.

Неправильная установка компонентов или пропуск меток может вызвать несоответствие между движением коленчатого и распределительного валов. Это создает существенные проблемы с синхронизацией работы элементов. Если метки были смещены, необходимо повторно выполнить проверку их расположения.

Некачественные комплектующие также могут стать причиной неисправностей. Использование низкопробных или неподходящих элементов для регулировки может привести к быстрому износу, а в некоторых случаях и к поломке двигателя. Рекомендуется использовать только оригинальные или проверенные запасные части.

Неправильное выполнение последовательности операций – еще один частый косяк. Пропуски в процессе или невыполнение отдельных шагов могут создать дополнительные нагрузки на механизмы и привести к неравномерной работе.

Факторы, которые вызывают проблемы:

Причина	Описание
Неверные зазоры	Использование неправильных инструментов для измерения или неверные данные.
Температура двигателя	Настройки, проведенные при холодном двигателе, могут привести к изменениям зазоров.
Смещение меток	Неправильная установка детальных меток распределительного вала.
Качество деталей	Использование неподходящих или некачественных компонентов.
Неправильная последовательность действий	Пропуски или ошибки в выполнении необходимых шагов.

Тщательный подход к каждому этапу работы поможет избежать многих проблем и обеспечить надежную работу двигателя после работы с подстроечными элементами.

Подключение и тестирование двигателя

Перед началом подключения необходимо убедиться, что все электрические разъемы находятся в исправном состоянии. Проверьте, правильно ли закреплены все соединения и нет ли механических повреждений проводов.

Используйте мультиметр для проверки напряжения на противоположных клеммах аккумулятора. Нормальное значение должно составлять около 12,6 В в выключенном состоянии и до 14 В в работающем режиме.

При подключении двигательного агрегата выполните следующие шаги:

1. Убедитесь, что вся необходимая обвязка установлена и подключена.
2. Подключите аккумулятор, начиная с положительной клеммы.
3. Проверьте наличие ошибок в системе с помощью диагностического сканера.
4. Запустите двигатель. Обратите внимание на звуки работы и наличие посторонних шумов.

После запуска проведите тест на холостом ходу. Убедитесь, что тахометр стабильно показывает обороты. Нормальный режим работы соответствует значениям 700-900 об/мин.

При прогреве двигателя обратите внимание на показания температуры. Нормальная рабочая температура составляет 85-95°C. Если температура превышает эти значения, проверьте систему охлаждения на наличие утечек и работоспособность термостата.

Так же проверьте работу системы впуска и выпуска. Не должно быть посторонних звуков, токсичных запахов или утечек газов.

Подключение системы диагностики позволит выявить возможные ошибки. Замените любое некорректное оборудование и повторите тестирование.

По завершении тестов убедитесь, что все системы функционируют корректно, и нет сигналов о неисправностях на панели приборов. Убедитесь, что уровень масла, охлаждающей жидкости и других рабочих жидкостей находится в норме.
